整机采用 龙门动横梁式结构
主轴采用 HSK电主轴30000rpm/24000rpm
采用伞式伺服刀库BT40-20T
| 机型 Machine model | A-320 |
|---|---|
| 行程 Travel | |
| X轴行程 X-axis travel |
400mm |
| Y轴行程 Y-axis travel |
500/600mm |
| Z轴行程 Z-axis travel |
380mm |
| A轴行程回转角度 A-axis travel rotation angle |
110°~-110° |
| C轴行程回转角度 C-axis travel rotation angle |
360° |

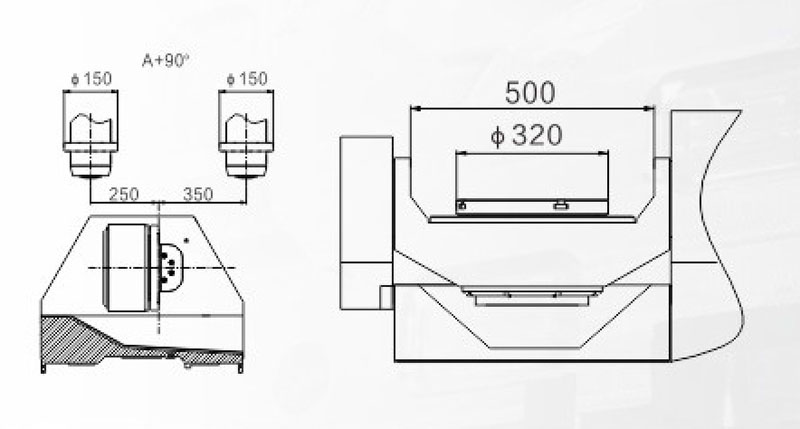

| 主轴端面距离转台台面(A轴0°) Spindle end face distance from rotary table (axis AO°) |
120-470mm |
| 主轴端面距离A轴旋转轴心(A轴90°) Spinde face distance from A-axis rotaton center (A-axis 90°) |
120-470mm |
| 主轴中心距离A轴端面(A轴90°) Distance between spindie center and A-axis end face (A-axis 90°) |
250/400mm |
| 加工范围 Processing range |
Φ400mm |
| 旋转工作台(双直驱) Rotary table (dual direct drive) | |
| 安装法兰直径 Mounting flange diameter |
Φ320mm |
| 中心孔直径 Center hole diameter |
Φ65mm |
| 最大承受重量 Maximum load weight |
40kg |
| 主轴 Spindle | |
| 直径 Diameter |
Φ120/Φ140mm |
| 最高转速 Maximum speed |
30000/24000rpm |
| 输出功率 Output Power |
8.5/11kw |
| 刀柄形式 Taper |
HSKE40 |
| 进给轴 Feed axis | |
| X/Y/Z轴功率 X/Y/Z axis power |
2/2/3kw |
| A轴额定力矩/最大力矩 A-axis rated torque/maximum torque |
259*460N.m |
| C轴额定力矩/最大力矩 C-axis rated torque/maximum torque |
122/223N.m |
| 快速移动 Rapid feed | |
| X、Y、Z速度 X/Y/Z axis |
30m/min |
| A轴速度 A-axis |
5400mm/min |
| C轴速度 C-axis |
7200mm/min |
| 切削速度 Cutting speed | |
| X、Y、Z速度 X/Y/Z axis |
10mm/min |
| A轴速度 A-axis |
4000mm/min |
| C轴旋转速度 C-axis |
6000mm/min |
| 线轨丝杆 Linear guides and ballscrew | |
| X/Y/Z轴线轨规格 X/Y/Z axis linear guides |
35/35/35mm |
| X/Y/Z轴丝杆规格 X/Y/Z axis ballscrew |
2812 |
| 工具库 Tool magazine | |
| 刀库容量 Tool storage capacity |
20T |
| 刀库形式 Tool changer |
arm type |
| 整体 Overall | |
| 机台外观尺寸(长*宽*高) Machine dimensions (L x WxH) |
3000x2600x2900mm |
产品主要应用工业设备、航空工业、汽车工业、医疗设备、模具行业等各行业拥有广泛的应用。
